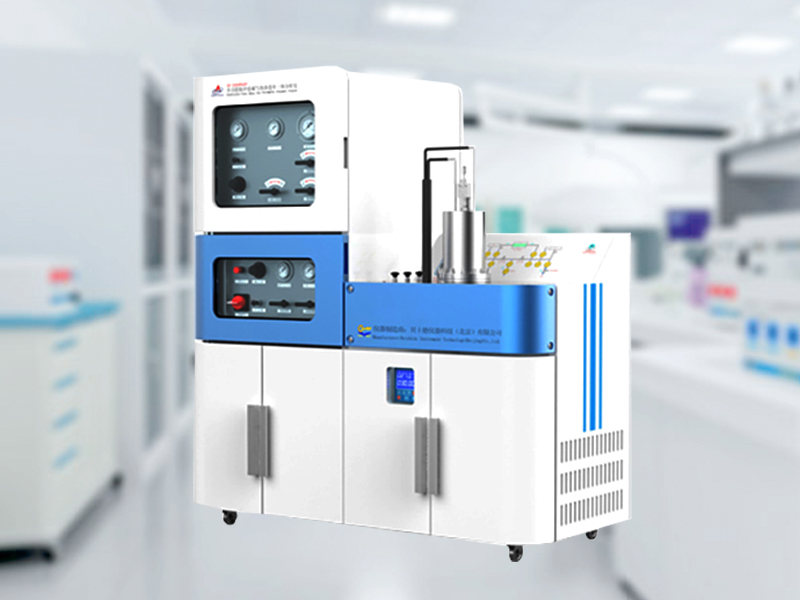

全自動覆壓孔隙度及超低滲透率分析儀
Load Pressure Porosity & Ultra-low permeability Analyzer
型號：BSD-PAGP
產品概述：
BSD-PAGP 全自動覆壓孔隙度及超低滲透率分析儀屬于研究級儀器，可測試巖石，煤等材料在一定圍壓條件下，不同壓差下氣體的滲透率數據，可實現恒溫控制，多樣品池設計，多壓力傳感器提高測試精度，滿足不同類型的用戶需求，全自動控制適用于對研發、實驗要求極高的科研單位和企業用戶；
產品簡介
Product introduction
BSD-PAGP 全自動覆壓孔隙度及超低滲透率分析儀屬于研究級儀器，可測試巖石，煤等材料在一定圍壓條件下，不同壓差下氣體的滲透率數據，可實現恒溫控制，多樣品池設計，多壓力傳感器提高測試精度，滿足不同類型的用戶需求，全自動控制適用于對研發、實驗要求極高的科研單位和企業用戶；
產品參數
Product parameters
|
巖芯夾持器類型 |
圍壓 |
圍壓+軸壓（選配） |
|
巖心夾持器參數
|
◆ 適用直徑1"高度3/4" ~2"和直徑1.5"高度為3/4" ~ 3"的巖心樣品；（可根據用戶實際情況設計） ◆ 可實現給巖心增加圍壓并提供高壓測試氣體、恒溫環境； ◆ 圍壓壓力范圍0~70MPa； ◆ 測試氣體壓力范圍0~20MPa； ◆ 恒溫溫度范圍【-10℃~﹢80℃】，精度±0.1℃； ◆ 內部具有溫度傳感器，可以采集夾持器內部溫度，精度±0.1%； ◆ 具有排氣針閥，可以在圍壓打壓前排除里面的空氣； ◆ 提供不同尺寸的巖心樣品膠套； ◆ 直徑1"和1.5"巖芯只需更換堵頭即可，拆換方便。 |
◆ 1"巖芯夾持器適用直徑1"高度3/4" ~2"的巖心樣品；（可根據用戶實際情況設計）選配 ◆ 1.5"巖芯夾持器適用直徑1.5"高度為3/4" ~ 3"的巖芯樣品；（可根據用戶實際情況設計）選配 ◆ 可實現給巖心增加圍壓、軸壓并提供高壓測試氣體、恒溫環境； ◆ 圍壓、軸壓壓力范圍0~70MPa； ◆ 測試氣體壓力范圍0~20MPa； ◆ 恒溫溫度范圍【室溫+5℃~﹢40℃】，精度±0.1℃，巖芯夾持器和測試管路在同一個恒溫室，避免了由于溫度差異而造成的誤差； ◆ 內部具有溫度傳感器，可以采集夾持器內部溫度， 精度±0.1%； ◆ 具有排氣針閥，可以在圍壓打壓前排除里面的空氣； ◆ 提供不同尺寸的巖心樣品膠套； ◆ 多個巖芯夾持器的更換，適用快速拆卸接頭，更換方便。 |
|
軸壓系統
|
無 |
◆ 全不銹鋼連接，使用70Mpa打壓測試； ◆ 配置高精度原裝進口壓力傳感器0~70Mpa，精度0.1%； |
|
產品規格
|
◆ 長*寬*高=1500mm*770mm*1620mm； ◆ 電壓：220±5V，功率2kW； ◆ 重量：215kg； ◆ 包裝：木包裝。 |
◆ 長*寬*高=1250mm*770mm*1050mm； ◆ 電壓：220±5V，功率2kW； ◆ 重量：200kg； ◆ 包裝：木包裝。 |
|
測試原理
|
◆ 脈沖衰減法 | |
|
自動圍壓水壓增壓系統
|
◆ 無需手動打壓，只需通過調節驅動氣體壓力來實現水壓自動增壓； ◆ 可給巖心夾持器提供0~70MPa的圍壓、軸壓； ◆ 水壓使用進口高精度壓力傳感器采集，壓力傳感器范圍：0~70MPa，精度0.1%； |
|
|
圍壓系統
|
◆ 全不銹鋼連接，使用70Mpa打壓測試； ◆ 配置高精度原裝進口壓力傳感器0~70Mpa，精度0.1%； |
|
|
高壓氣體增壓系統
|
◆ 無需手動打壓，只需通過調節驅動氣體壓力來實現氣壓自動增壓； ◆ 給巖心提供0~20MPa的測試氣體壓力； ◆ 可把不小于1.5MPa的氣體增壓至20MPa； |
|
|
測試報告
|
◆ 滲透率測量范圍：1×10 -10 ~ 1×10 3 mD ◆ 孔隙度測試范圍：0%~80% ◆ 孔隙體積、骨架體積 ◆ 真密度 |
|
|
測試氣體
|
◆ 空氣、氮氣、氦氣、甲烷等； | |
|
測試氣路系統
|
◆ 全不銹鋼氣路結構，使用30MPa水壓打壓測試； ◆ 配置2只原裝進口高精度壓力傳感器，范圍0~200bar，精度0.1% ； ◆ 巖芯上下游腔體，可實現5ml的極小腔體，提高低滲巖樣的準確性； ◆ 可根據用戶巖樣的類型，增加擴展腔數量，來增大巖樣上下游腔體，提高測試中、高滲透率的巖樣的測試準確性；（選配） ◆ 閥門采用安全性高、耐高壓的全進口316不銹鋼高壓氣動隔膜閥閥，可實現20MPa 壓力范圍內的自動通斷控制，密封性能達到零泄漏，使用壽命達500百萬次； ◆ 整個氣路使用瑞士英?？岛べ|譜檢漏儀檢漏，使儀器的氣密性得到充分的保證。 |
|
|
真空系統（選配）
|
◆ 可對樣品進行抽真空處理； ◆ 選用進口真空泵，極限真空度1*10-7MPa。 |
|
|
軟件功能
|
◆ 軟件自動采集并記錄系統內的壓力、溫度值，并繪制壓力時間、溫度時間曲線； ◆ 自動保存相關原始數據，并計算出滲透率、孔隙度、孔隙體積、骨架體積、真密度等結果； |
|
